Comment bien dimensionner mon réseau

Comment bien dimensionner mon réseau ?

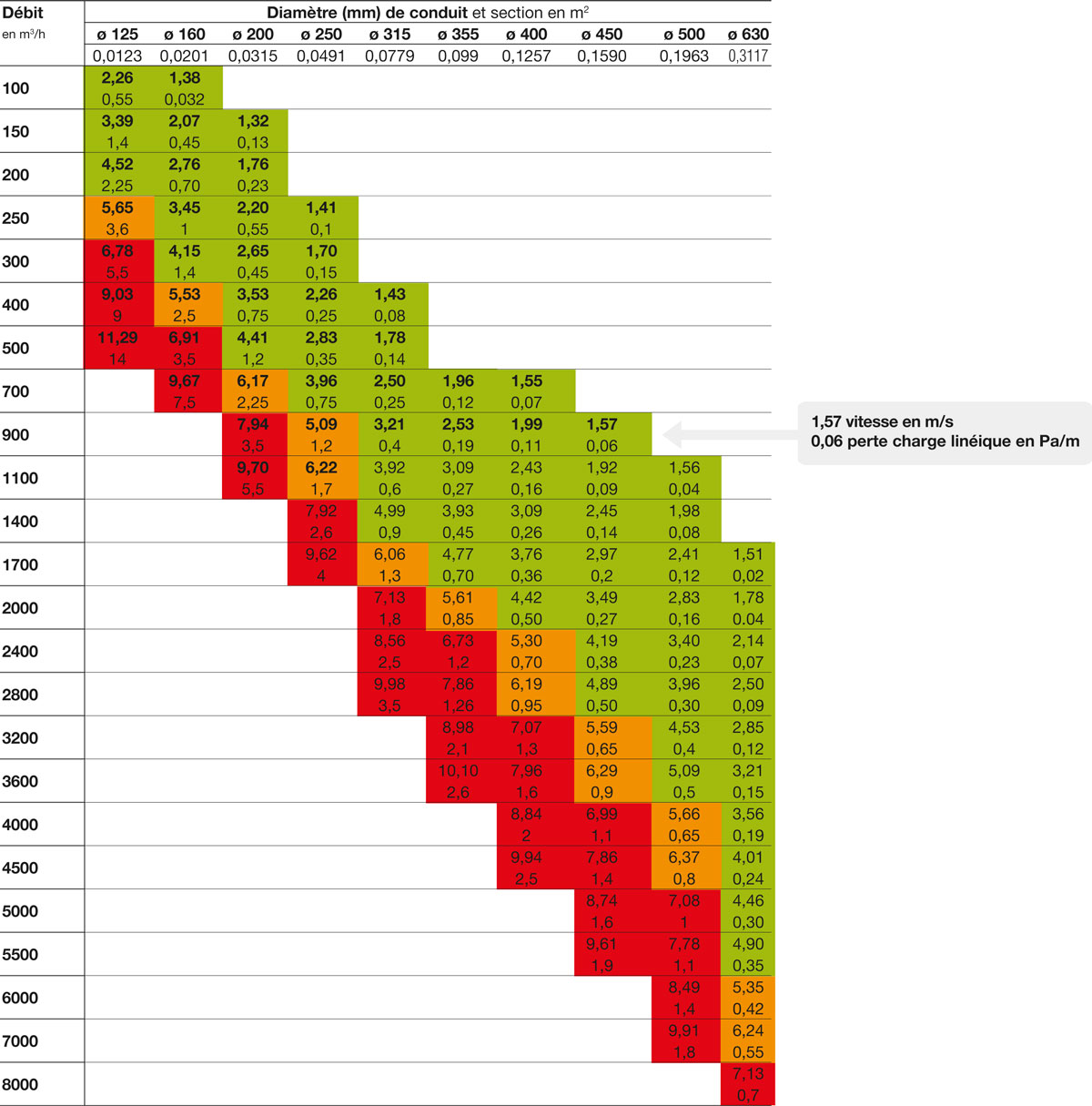

Cet abaque vous permet :
- de dimensionner un réseau circulaire rigide pour une installation neuve
- de faire un diagnostic sur une installation existante (compatibilité entre les diamètres de conduit installés et les débits de ventilation à traiter)
- de faire un pré-dimensionnement pour donner une réservation à faire dans le bâti.

Impact de la vitesse d'air

- Plus la vitesse d’air est élevée, plus il y a de pertes de charge aéraulique.
Ces pertes de charges devront être ensuite combattues par le ventilateur.
Un dimensionnement adapté, c’est une perte de charge réseau modérée et une consommation du ventilateur maitrisée.
- Plus de vitesse d’air dans le conduit, c’est plus de bruit ! (attention)

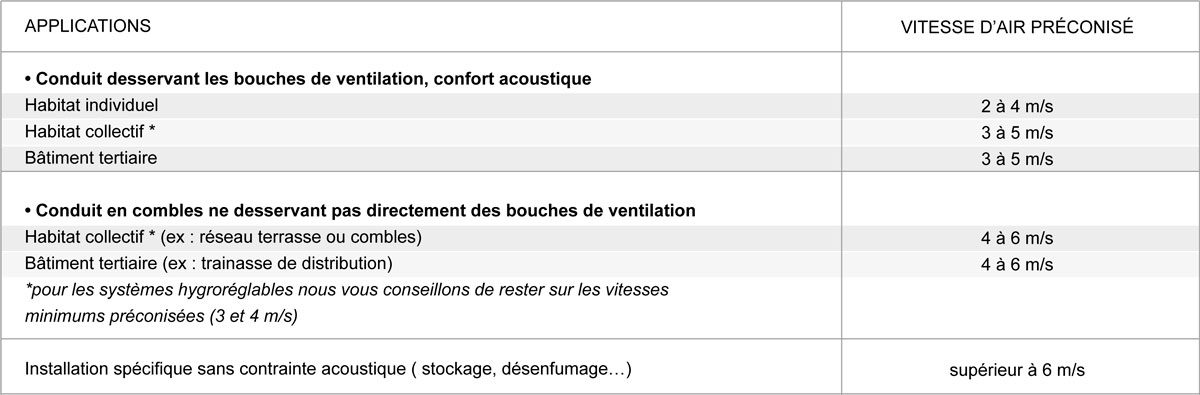

Les bonnes règles d'usage selon les applications
